EASYPOLE
słup kompozytowy z podstawą łamaną

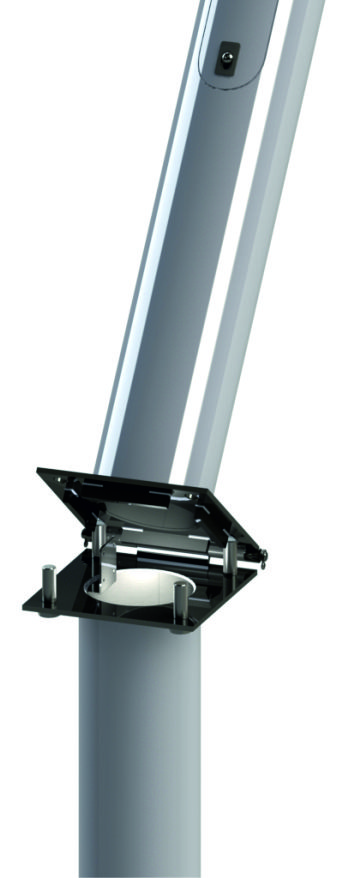

Słup kompozytowy przeznaczony do stosowania w trudno dostępnych obszarach. Tam gdzie nie ma dostępu dla ciężkich pojazdów ze zwyżką, idealnym rozwiązaniem jest słup kompozytowy z mechanizmem zawiasowym (tzw. słup łamany). Ułatwia on montaż, demontaż oprawy, wymianę źródła światła i inne prace eksploatacyjne.
Słup EASYPOLE dostępny w dwóch wersjach: wersja STANDARD oraz wersja PREMIUM
NOWOŚĆ: Słupy kompozytowe firmy Alumast zostały wyposażone w przewody ochronne służące do odprowadzania ładunków elektrostatycznych gromadzących się na obudowach opraw oświetleniowych LED w II klasie ochronności.
Atuty
brak przewodnictwa elektrycznego
- lekka konstrukcja
wysoka odporność mechaniczna
Ponadto
- niezawodny mechanizm zawiasowy ułatwiający położenie słupa przy wymianie źródła światła i konserwacji oprawy,
- łatwy montaż i demontaż,
Zastosowanie
- trakcje kolejowe
- stoki narciarskie
- wąskie drogi
EASYPOLE
Wybierz wariant dla siebie
SKPF-ŁP Słupy z podstawą do montażu na fundamencie
SYMBOL SŁUPA | H[m] | BD[mm] | BPHD [mm] | |
SKPF-ŁP 4,0/175/60 | 4,0 | 175 | 200 | |
SKPF-ŁP 5,0/175/60 | 5,0 | 175 | 200 | |
SKPF-ŁP 6,0/175/60 | 6,0 | 175 | 200 | |
SKPF-ŁP 7,0/193/60 | 7,0 | 193 | 300 | |
SKPF-ŁP 8,0/193/60 | 8,0 | 193 | 300 | |
SKPF-ŁP 9,0/193/60 | 9,0 | 193 | 300 |
Na życzenie klienta istnieje możliwość wyprodukowania słupów o niestandardowych parametrach.
Możliwość wzmocnienia słupa dla trudnych warunków eksploatacyjnych.
H[m]-wysokość słupa
BD[mm]- średnica dolnej części słupa
BPHD[mm]- rozstaw między otworami podstawy
SKPW-ŁP Słupy z częścią wkopywaną w grunt
SYMBOL SŁUPA | H[m] | BD[mm] | LPH[m] | GH[m] |
SKPW-ŁP 4,0/175/60 | 4,0 | 175 | 5,0 | 1,0 |
SKPW-ŁP 5,0/175/60 | 5,0 | 175 | 6,0 | 1,0 |
SKPW-ŁP 6,0/175/60 | 6,0 | 175 | 7,0 | 1,0 |
SKPW-ŁP 7,0/193/60 | 7,0 | 193 | 8,2 | 1,2 |
SKPW-ŁP 8,0/193/60 | 8,0 | 193 | 9,2 | 1,2 |
SKPW-ŁP 9,0/193/60 | 9,0 | 193 | 10,5 | 1,5 |
Na życzenie klienta istnieje możliwość wyprodukowania słupów o niestandardowych parametrach.
Możliwość wzmocnienia słupa dla trudnych warunków eksploatacyjnych.
H[m]-wysokość słupa
BD[mm]- średnica dolnej części słupa
LPH[m]- wysokość słupa wraz z częścią wkopywaną
GH[m]- długość części wkopywanej w grunt
SKPF-ŁS Słupy z podstawą do montażu na fundamencie
SYMBOL SŁUPA | H[m] | BD[mm] | BPHD [mm] | |
SKPF-ŁS 4,0/175/60 | 4,0 | 175 | 200 | |
SKPF-ŁS 5,0/175/60 | 5,0 | 175 | 200 | |
SKPF-ŁS 6,0/175/60 | 6,0 | 175 | 200 | |
SKPF-ŁS 7,0/193/60 | 7,0 | 193 | 300 | |
SKPF-ŁS 8,0/193/60 | 8,0 | 193 | 300 | |
SKPF-ŁS 9,0/193/60 | 9,0 | 193 | 300 |
Na życzenie klienta istnieje możliwość wyprodukowania słupów o niestandardowych parametrach.
Możliwość wzmocnienia słupa dla trudnych warunków eksploatacyjnych.
H[m]-wysokość słupa
BD[mm]- średnica dolnej części słupa
BPHD[mm]- rozstaw między otworami podstawy
Kolory słupów w ofercie standardowej
Szeroki wybór kolorów z palety RAL
Akcesoria
Wysięgniki aluminiowe
Symbol produktu | BL [mm] | ID [mm] | BU [mm] |
---|---|---|---|
WJ1/60/5/1000 | 1000 | 60 | 249 |
WJ1/60/5/1500 | 1500 | 60 | 293 |
Symbol produktu | BL [mm] | ID [mm] | BU [mm] |
---|---|---|---|
WJ2/60/5/500 | 500 | 60 | 1000 |
WJ2/60/5/1000 | 1000 | 60 | 1000 |
WJ2/60/5/1500 | 1500 | 60 | 1000 |
Symbol produktu | BL [mm] | ID [mm] | BU [mm] |
---|---|---|---|
WJ3/60/5/500 | 500 | 60 | 500 |
WJ3/60/5/1000 | 1000 | 60 | 500 |
WJ3/60/5/1500 | 1500 | 60 | 500 |
Symbol produktu | BL [mm] | ID [mm] | BU [mm] |
---|---|---|---|
WD1/60/5/1000 | 1000 | 60 | 249 |
WD1/60/5/1500 | 1500 | 60 | 293 |
Symbol produktu | BL [mm] | ID [mm] | BU [mm] |
---|---|---|---|
WD2/60/5/500 | 500 | 60 | 1000 |
WD2/60/5/1000 | 1000 | 60 | 1000 |
WD2/60/5/1500 | 1500 | 60 | 1000 |
Symbol produktu | BL [mm] | ID [mm] | BU [mm] |
---|---|---|---|
WD3/60/5/500 | 500 | 60 | 500 |
WD3/60/5/1000 | 1000 | 60 | 500 |
WD3/60/5/1500 | 1500 | 60 | 500 |
BL [mm] – długość wysięgnika
ID [mm] – średnica osadzenia na słupie
BU [mm] – podwyższenie punktu świetlnego
Wysięgniki aluminiowe
Symbol produktu |
---|
F100/30 |
Symbol produktu |
---|
F120/43 |
Złącza słupowe pojedyncze
Symbol produktu |
---|
IZK-4-01 |
Symbol produktu |
---|
IZK-4-02 |
Symbol produktu |
---|
IZK-4-03 |
Symbol produktu |
---|
IZK-4-04 |
Zestawy złącz słupowych
ZESTAWY ZŁĄCZ SŁUPOWYCH | ELEMENTY SKŁADOWE ZESTAWU (SYMBOL ZŁĄCZA – ILOŚĆ ZŁĄCZY |
---|---|
Złącze na jedną oprawę (wysięgnik pojedynczy lub brak wysięgnika) | IZK-4-01 – 1szt; IZK-4-02 – 2szt; IZK-4-03 – 1szt |
Złącze na jedną oprawę (wysięgnik podwójny) | IZK-4-01 – 2szt; IZK-4-02 – 1szt; IZK-4-03 – 1szt |
